1.构成介绍
1.1智能测试桩组成
智能测试桩是一种专门针对管道阴极保护监测的智能化设备，此设备可以自动采集数据，并在采集数据后自动上传至服务器。

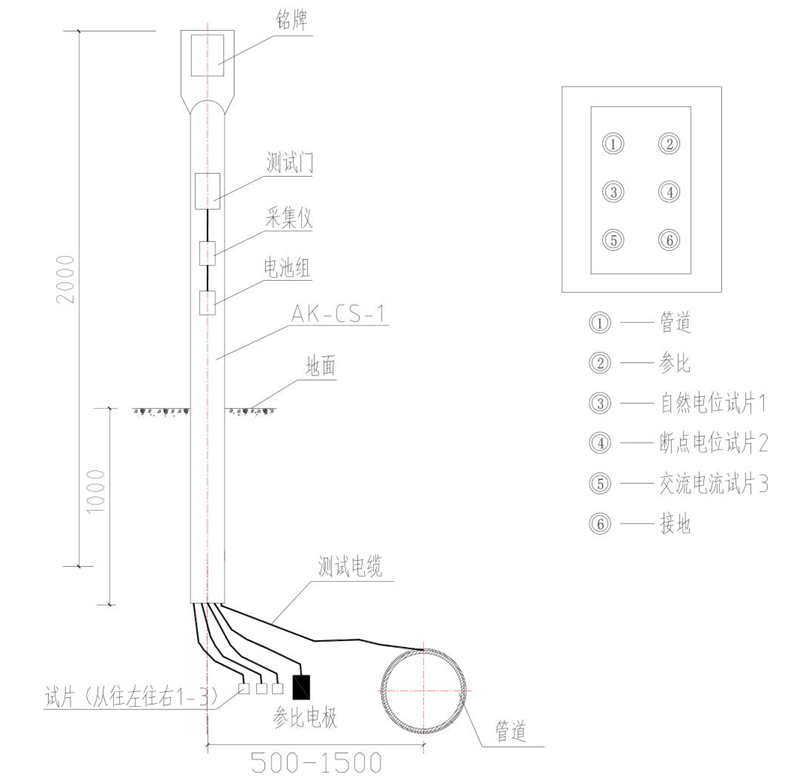

智能测试桩，包括桩帽，标志桩，智能采集仪经过导线分别与极化探头、参比电极、以及地下管道连接；并且第一极化试片与所述地下管道电连接，第二极化试片设置于所述地下管道附近，采集仪通过极化探头探测第一极化试片，第二极化试片，第三极化试片，与地下管道相对于参比电极间的电位值。

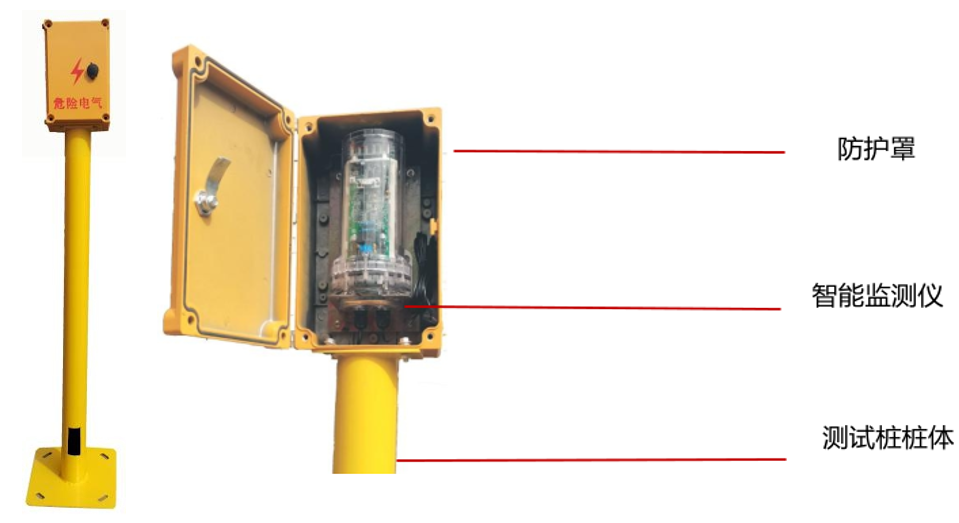

1.2外观及外壳
设备采用高集成优化设计体积小巧，可轻松放进绝大部分钢质测试桩，设备天线置于测试桩外围天线保护盒内，保证设备信号良好。设备电池模块可安装于测试桩内底部，使用环境温度可达-25℃-65℃。设备外壳采用密闭设计，满足IP66级防护（特殊环境可升为IP67）。数据采集探头根据客户需求可配极化探头或参比电极与试片组合满足不同客户需求。
2.采集仪构成
智能测控器中至少包括：中央处理器，以及分别与中央处理器连接的数据采集模块，为智能采集仪供电的电源模块，GPS授时模块，实现与外部通信的通讯模块，将数据采集模块采集的数据进行本地存储的数据存储模块，复位模块，以及实现智能采集仪校时的实时时钟模块。
2.1功能介绍
管道阴极保护智能测试桩实现了管道阴极保护参数的自动采集，改变了传统的人工检测方式，大幅度提升了数据的准确性和及时性，可广泛应用于石油、燃气、供热、供水等管道阴保领域。
- 通电电位、断电电位、保护电流等参数自动检测。
- 4G/NB-IoT 定时上报监测数据，免布线。
- 数据越限、设备异常时，自动报警。
- 内置高能锂电池，无需外供电。
- 一体化设计，隐蔽防盗、美观大方。
2.2主要技术参数
- 阴保电位采集
采样范围：DC±5V，可根据客户需求增加量程范围
采样误差：＜±10mV。
- 断电电位采集
采样范围：DC±5V，可根据客户需求增加量程范围
采样误差：＜±10mV。
- 自然电位采集
采样范围：DC±5V，可根据客户需求增加量程范围
采样误差：＜±5mV。
- 交流干扰电压采集
采样范围：0V～50V，可根据客户需求增加量程范围
采样误差：＜0.1V。
- 交直流电流采集（电流密度配合1cm²试片检测）
采样范围：0～100mA。
采样误差：≤1%。分辨率：10μA。
2.3.其他技术参数
- 通讯方式：GPRS通讯、NBIOT通讯、4G通讯、北斗卫星通讯（无信号地区利用北斗短报文通讯）
- 断电电位试片通段时间：支持断电测试数据采集，最小采集延时时间3～9999ms。
- 工作模式：智能电位采集仪支持一天采集一条或异常模式自动触发密集采集
- 抗交流干扰能力：≤30V。
- 远程控制：通过配套系统软件，可以调整采集仪的采样时间、连续采样时间等工作模式和工作参数。
- 数据补报功能：具有自动重拨与数据补报功能。当电位采集仪采集完数据无法与服务器通讯时自动开启重拨模式，随机自动重拨三次。如三次仍未成功，自动开启补报模式，在通讯恢复正常时自动补报未上传数据。
- 设备时钟：设备与服务器通讯时自动校时。且自带GPS，可通过GPS自动校时。时钟误差每天小于1秒。
- 无线远程升级：可通过无线传输方式，远程升级采集仪内部嵌入式控制程序。
- 设备采用模块化设计可自行更换多种通讯模块。
- 采集仪采用高集成、小型化设计，可兼容市面上95%的测试桩
- 自动触发监测功能：当阴极保护电位自动采集仪采集到管地电位相对于常规保护电位的偏移量超过设定值，应能及时自动触发，将采集、存储及传输频率调整为设定值。外界强干扰结束、电位偏移量回到常规范围内时，自动回到常规模式采集、传输数据。
2.4功耗及寿命
- 供电方式：
一次性大容量锂电池、充电电池、太阳能电池。
2.采集仪功耗：
待机模式电流≤15μA。
工作模式电流≤500mA。
3.电池寿命：
1天/条，5-7年以上
10分钟/条，1年
电池使用寿命随采集频率、采集信息量而波动
2.5安全性能
- 印刷电路板采取防潮、防盐雾、防细菌的措施，满足埋地使用要求。
电路板采用高分子合成树脂和增强材料加工，高品质电容，并在表面涂抹披覆胶，能保护电路板受环境的影响，延长其使用寿命，确保它们安全稳定地工作，还能防止腐蚀、发霉、潮湿、漏电、污染物等。
3.采集仪采用单独外壳防护设计，外壳满足户外使用
3.1正常干燥环境使用IP65防护等级外壳，完全防止粉尘进入，任何角度低压喷射液体无影响。
3.2特殊环境如河边，土壤含水湿度高，可升级为IP66防护等级外壳，完全防止粉尘进入，高压喷射水无影响
